ゲルザブSの取り付け加工 例)CB1000SF NC30

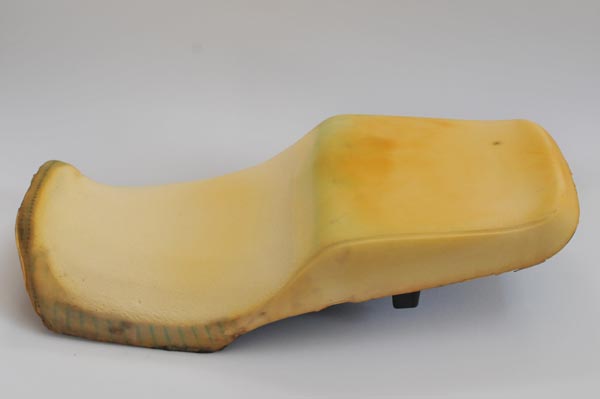

1.運転席の座面をアンコ抜きします。
その後、もも部をカットし、足つきの向上を狙います。
![](http://www.mgmstudio.net/gel/GEL1.jpg)

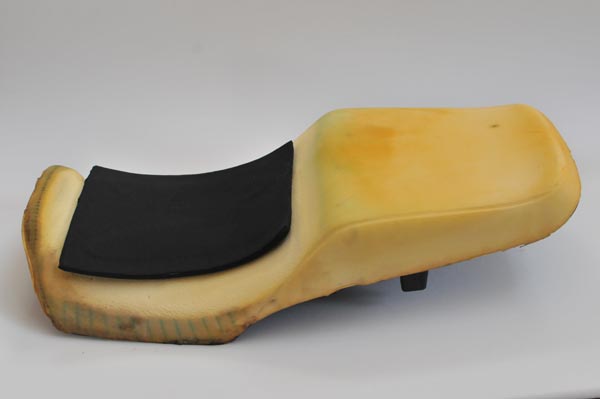

アンコ抜き後の座面にゲルザブSを置いてみました。
このままではせっかくのアンコ抜き加工も効果が薄いです。
![](http://www.mgmstudio.net/gel/GEL2.jpg)

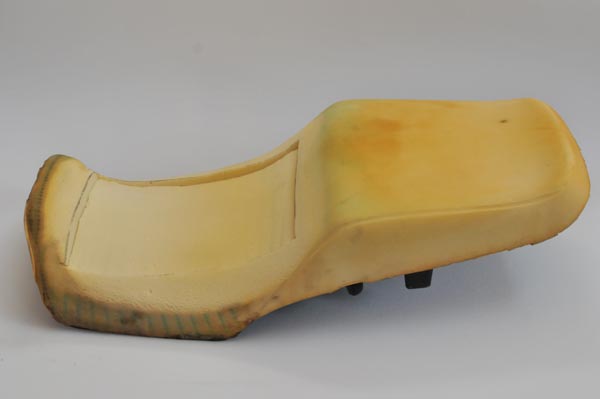

2.ゲルザブSの厚み分を縦型フライス加工により削り込みします。
![](http://www.mgmstudio.net/gel/GEL3.jpg)

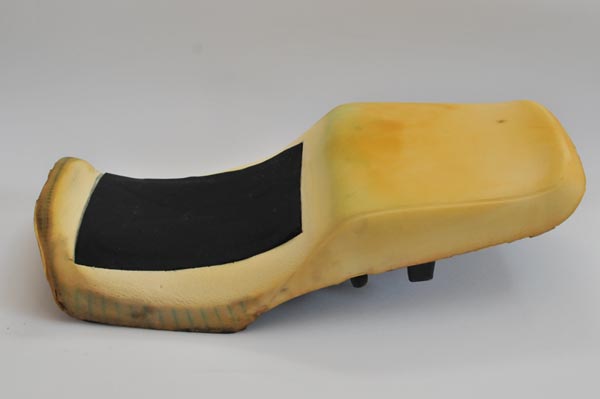

3.ゲルザブSを挿入し剛性を確保するため専用接着剤にて固定します。
![](http://www.mgmstudio.net/gel/GEL4.jpg)

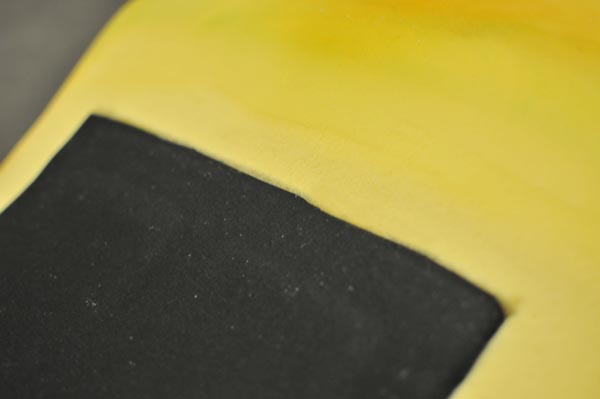

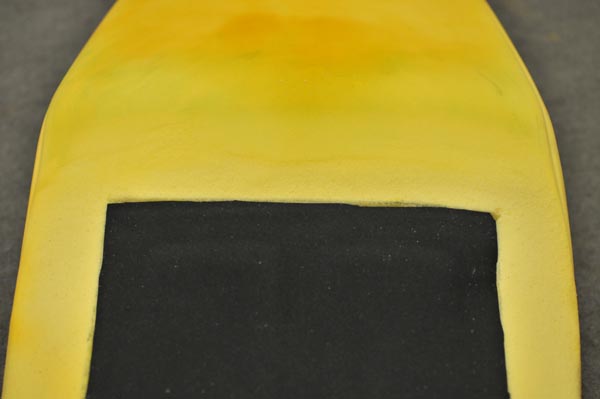

拡大画像です。
![](http://www.mgmstudio.net/gel/GEL5.jpg)
![](http://www.mgmstudio.net/gel/GEL6.jpg)
ゲルザブS施工例

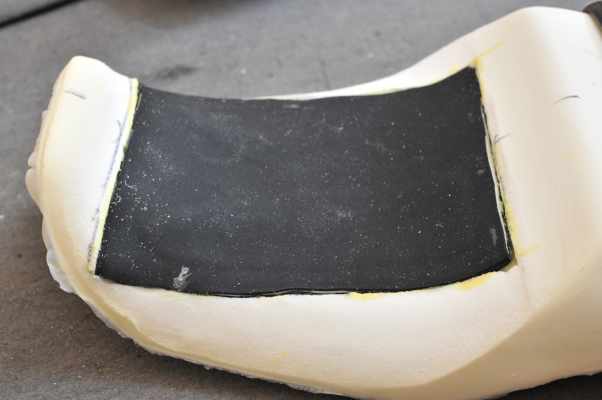

ZRX1200 DAEG
運転席をあんこ抜き後、ゲルザブSを埋め込みしています。
![](DAEGgel.jpg)

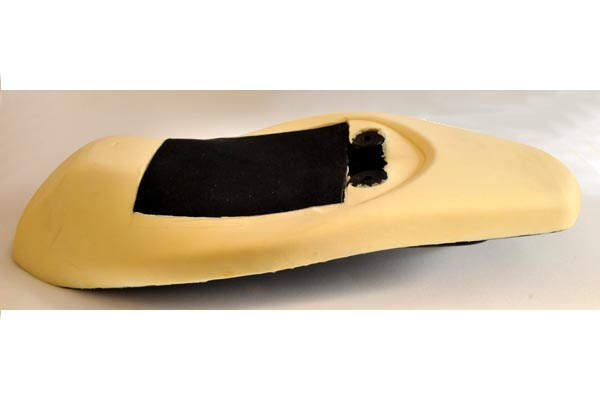

PCX
![](http://www.mgmstudio.net/gel/PCXgel.jpg)

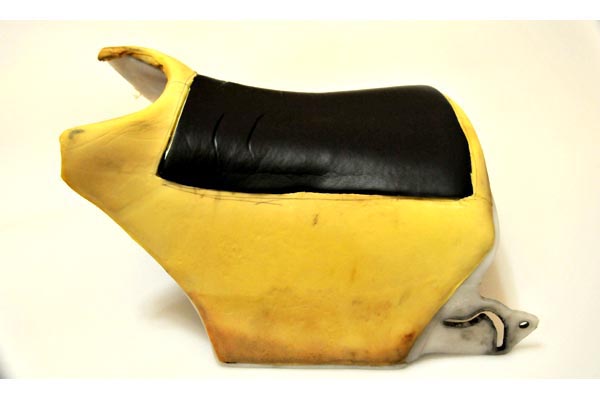

VMAX
お送りいただいたものはゲルザブSではなく、ゲルザブのようです。
![](http://www.mgmstudio.net/gel/VMAXgel.jpg)

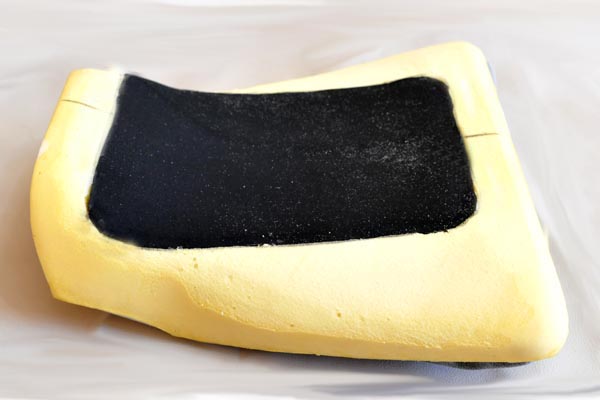

Z1000
![](http://www.mgmstudio.net/gel/Z1000gel.jpg)
|
